带颈对焊法兰简介：
带颈对焊焊法兰全称带颈对焊钢制管法兰，英文名称：Weld Neck Flange,简写：WN，是带颈的并有圆管过渡的并与管子对焊连接的一种法兰对焊法兰不易变形，密封好，应用广泛，有相应的刚性与弹性要求和合理的对焊减薄过渡，焊口离接合面距离大，接合面免受焊接温度变形，它采取比较复杂的嗽叭形体结构，适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，一般用于PN大于2.5MPa的管道及阀门的连接；也用于输送价格昂贵、易燃、易爆介质的管路上。

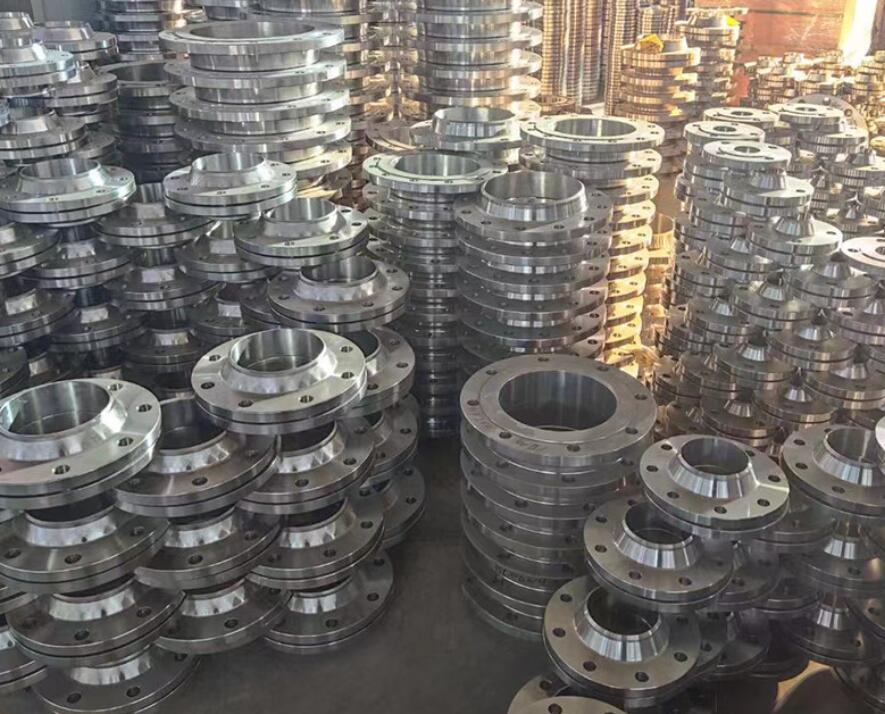

带颈对焊法兰实物图：（网上产品图片仅供参考，交货按实物为准）
密封面形式
平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
材质
碳钢（Carbon Steel）:ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不锈钢（Stainess Steel）: ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金钢（Alloy Steel）: ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
制造标准
ANSI B16.5、HG20617-1997、GB/T9115.1-2000—GB/T9115.4-200、DIN2630-2638、HG20595-1997、GB/T9115.1-2000、GB/T9115.4-200
尺寸范围
欧洲体系钢制管法兰适用范围
密封面型式 | 公称压力PN/MPa （bar） | |||||||||
0.25 | 0.6 | 1 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
（2.5） | （6） | （10） | （16） | （25） | （40） | （63） | （100） | （160） | （250） | |
突面(RF) | DN10-300 | DN10-2000 | DN10-1000 | DN10-600 | DN10-400 | DN10-300 | DN10-250 | |||
凹凸面(MFM) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
榫槽面(TG) | - | DN10-600 | DN10-400 | DN10-300 | - | |||||
平面(FF) | DN10-3000 | DN10-2000 | - | |||||||
环连接面(RJ) | - | DN15-400 | DN15-300 | DN15-250 | ||||||
美洲体系钢制管法兰适用范围
密封面型式 | 公称压力PN/MPa （Class） | |||||
2 | 5 | 11 | 15 | 26 | 42 | |
（150LB） | （300LB） | （600LB） | （900LB） | （1500LB） | （2500LB） | |
突面(RF) | DN15-600 | DN15-300 | ||||
(1/2"-24") | (1/2"-12") | |||||
凹凸面(MFM) | - | DN15-600 | DN15-65 | DN15-300 | ||
(1/2"-24") | (1/2"-2.1/2") | (1/2"-12") | ||||
榫槽面(TG) | - | DN15-600 | DN15-65 | DN15-300 | ||
(1/2"-24") | (1/2"-2.1/2") | (1/2"-12") | ||||
平面(FF) | DN15-600 | - | ||||
(1/2"-24") | ||||||
环连接面(RJ) | DN25-600 | DN15-600 | DN15-300 | |||
(1/2"-24") | (1/2"-24") | (1/2"-12") | ||||
